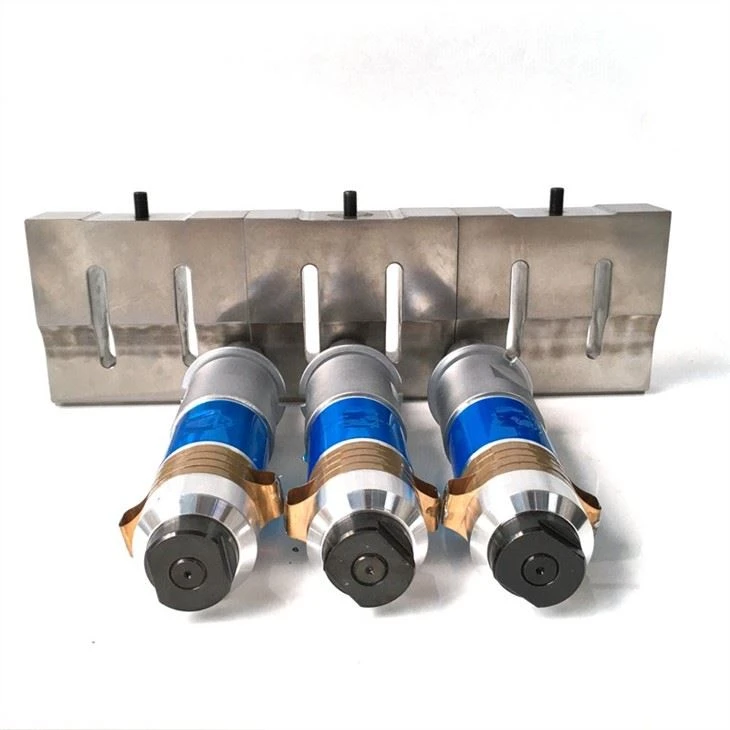

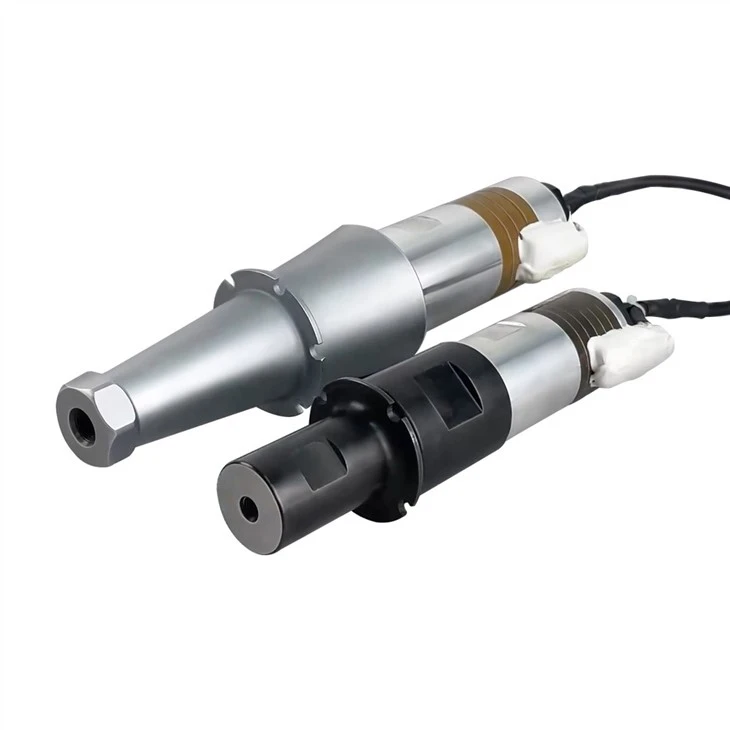

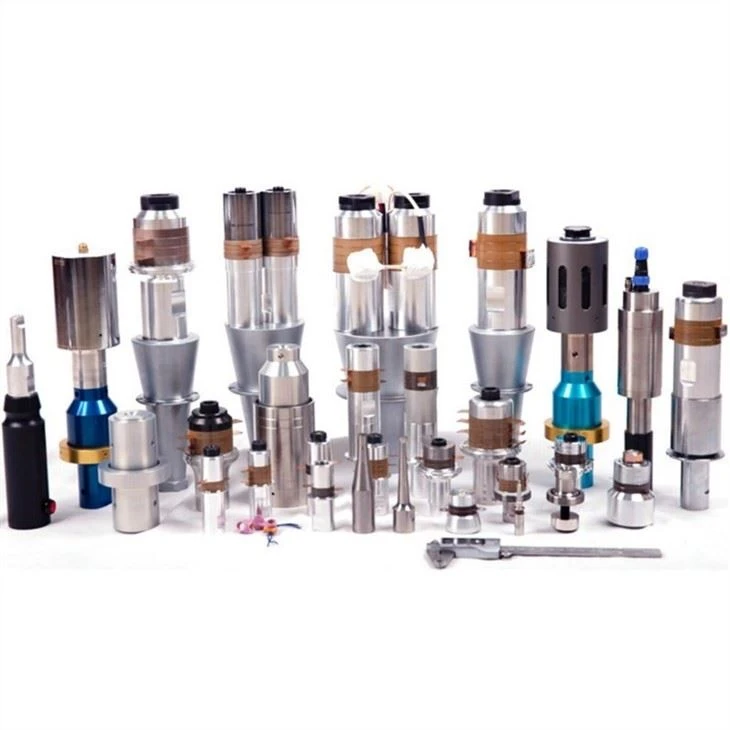

Ултразвуков преобразувател за заваряване

Принцип на работа на преобразувателя на ултразвукова заваръчна машина

Ултразвуков трансдюсер, който преобразува електрическите сигнали в механични вибрации чрез пиезоелектричния ефект на материалите. Ултразвуковият преобразувател е вид устройство за преобразуване на енергия. Неговата функция е да преобразува входната електрическа мощност в механична енергия (т.е. ултразвукова) и след това да прехвърли малка част от мощността, консумирана от себе си. Ултразвуковият заваръчен преобразувател може да бъде разделен на ултразвукови пиезоелектрични преобразуватели, ултразвукови сандвич преобразуватели, ултразвукови цилиндрични преобразуватели и ултразвукови преобразуватели с рог и др.

Спецификация:

ЧЗВ:

Q: Какво е работното напрежение на ултразвуковия преобразувател за заваряване?

Има много видове ултразвукови преобразуватели, които могат да бъдат разделени на ултразвукови преобразуватели за заваряване, ултразвукови почистващи преобразуватели и ултразвукови преобразуватели за рязане. Според мощността може да се раздели на 18kHz, 20kHz, 28kHz, 35kHz и т.н. Различните видове ултразвукови преобразуватели имат различни резонансни напрежения. В случай на честотен резонанс напрежението на ултразвуковия преобразувател е най-ниско, около 800V. Моля, имайте предвид, че това напрежение е високочестотно напрежение, което не може да бъде измерено с обикновен мултицет.

Вземете ултразвуковия преобразувател от 1500 W като пример: ултразвуковият преобразувател се нуждае от ултразвуковия генератор, за да осигури 1000v-2000v напрежение на възбуждане, за да управлява ултразвуковия преобразувател, а работният ток е около 2A; Когато напрежението на ултразвуковото възбуждане е 1000V, максималното работно напрежение на ултразвуковия вибратор е ограничено. Обикновено ултразвуковият вибратор с ниска мощност не трябва да надвишава 1kV, а ултразвуковият вибратор с висока мощност не трябва да надвишава 3KV. В противен случай пиезоелектричната керамика на ултразвуковия преобразувател ще изгори

Q: Какво е технология за ултразвуково заваряване?

Технологията за ултразвуково заваряване включва ултразвуково заваряване на метал и ултразвуково заваряване на пластмаса. Ултразвуковата технология за заваряване на пластмаса е широко използвана в много индустрии. Той използва ултразвуковата вибрация, генерирана от ултразвуковия заваръчен преобразувател, за да прехвърли енергията на ултразвуковата вибрация към зоната на заваряване (т.е. съединението на две заваръчни шевове) през горните части на заваръчната сърцевина（ултразвуков заваръчен клаксон）. Високочестотната ултразвукова вибрация генерира локална висока температура, което води до разтопяване и залепване на пластмасови части. В допълнение, технологията за ултразвуково заваряване може да спести скъпите разходи за формоване на пластмасови продукти, да съкрати времето за обработка и да подобри ефективността на производството. Той е икономичен, бърз и надежден.
